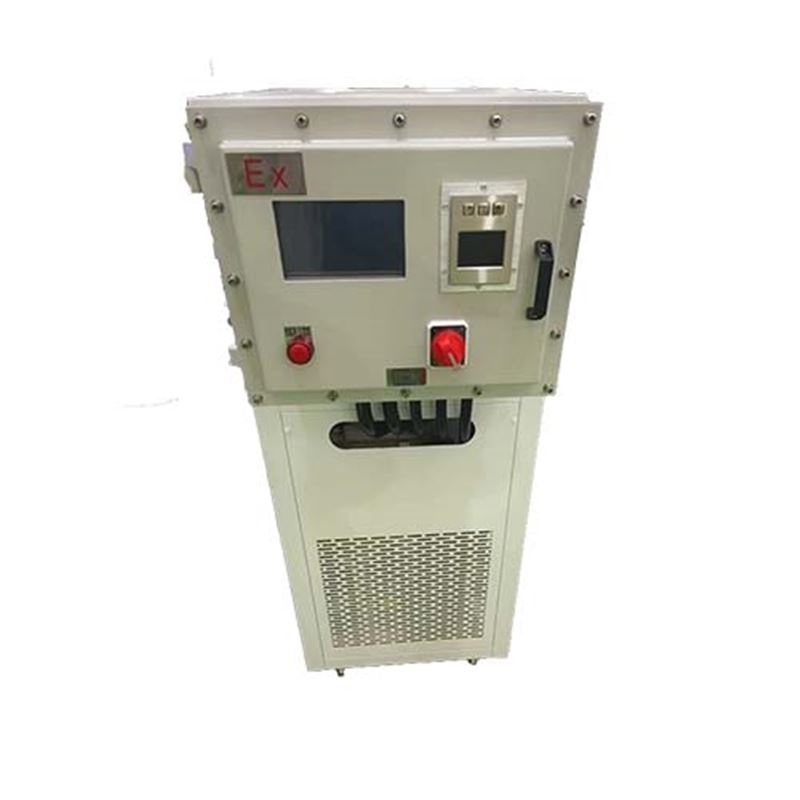

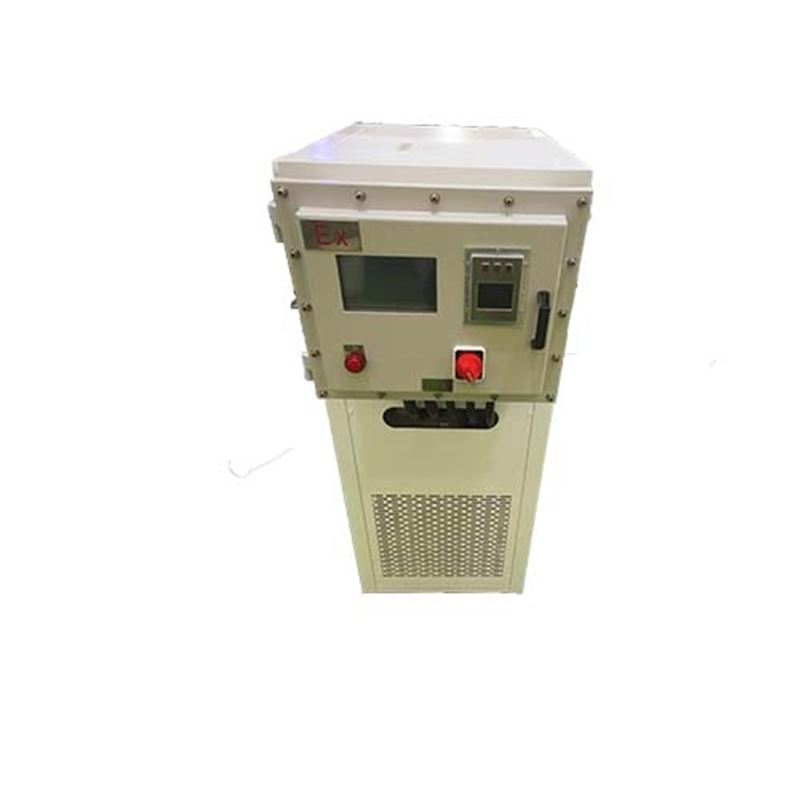

TCU控温系统

TCU控温系统主要是用于多台反应釜控温的一种制冷加热控温设备，可以用来实现反应釜的制冷、加热、恒温、蒸发这些温度的硫化、硝化、氢化、烃化、聚合、缩合等工艺过程。

 一、TCU温控系统结构特点：

    TCU温控系统是对多台反应釜实现多台程序控温的设备，对于反应釜夹套容积进行快速的加热或者冷却，达到要求的温度范围。TCU温控系统型号较多，有大中小多款选择，合理配置各种内部元器件，外部附属部件，所以操作方便、散热性好、制冷高效、运行安静。

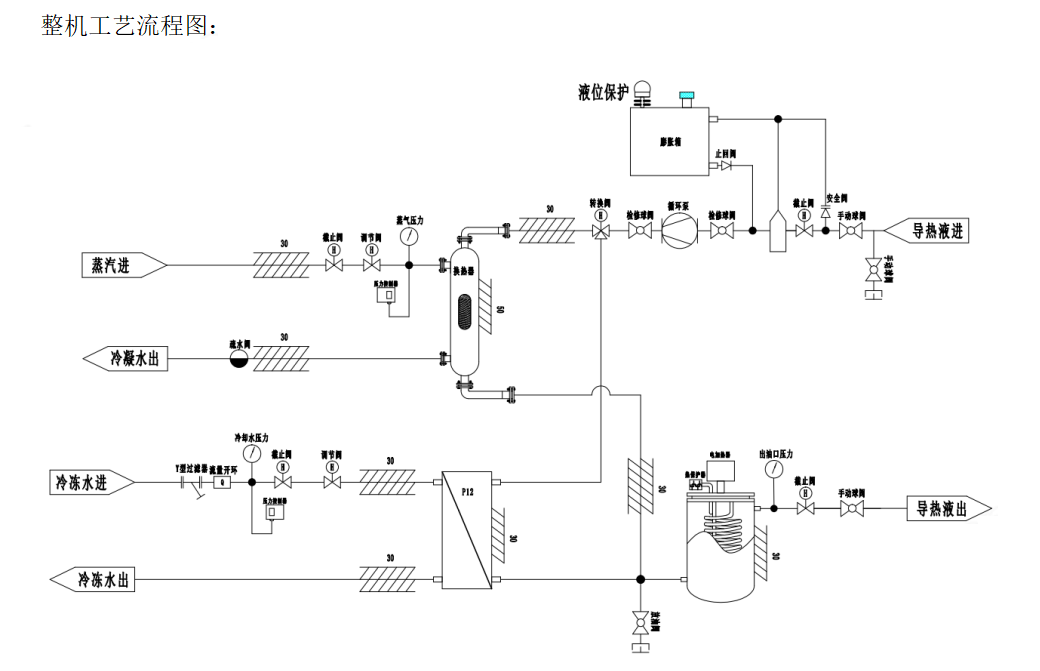

整套系统由制冷单元、蒸汽加热单元、电加热单元、循环系统、控制系统等组成。

制冷单元：采用板式换热器将利用循环水吧高温导热油/导热液降至一个较低的温度然后利用导热油给反应釜进行降温。

预热单元：升温时先利用蒸气将导热油/导热液升值一个较高温度值，需要继续加热时设备将启动电加热然后进行更让高温度的升温。

电加热单元：用于提供升温加热功能，法兰式电加热器，导热油专用电加热器，符合国家标准，JB/T2379。

循环系统:采用高低温专用循环泵输送载热流体；循环管路采用AUS304，防腐蚀、防低温液体污染。有防止载热流体倒流功能；系统装有膨胀容器，能够满足载热流体的热胀冷缩变化，保证循环系统的正常运转，膨胀箱装有相对应的液位显示功能。循环系统保温材料为专用保温材料。

控制系统：7寸TFT真彩显示屏显示，触摸操作，可选择物料控温模式和导热油介质控温模式；具有预约功能，能设定机器自动运行时间；两种控温方式(定值/程式)；可曲线显示秘密制冷加热循环装置带用户负载的升降温曲线；程式编辑：可编120组程式，每组程式*大100段，MODBUS RTU 协议  RS 485接口，触摸屏操作；操作方便、安全、可靠。高低压保护、油压保护、过载保护、欠相、逆相、欠电压、过电压等。

TCU控温系统主要技术参数：

二、TCU温控系统工作原理特点：

    1、通过TCU温控系统改变控制设定值的方法，能够尽快的响应过程中的系统滞后，得到小的系统过冲。

    2、控制由两组PID（每组PID是可变的）控制回路构成，这两组控制回路称为：主回路和从回路，主回路的控制输出作为从回路的设定值。

    3、系统采用带有前馈PV，主控回路的PID运行结果的输出与前馈PV信号复合后作为从控制回路的设定值，通过这样对温度变化梯度控制，保证系统控温精度。

    4、专门设计的滞后预估器（无模型自建树算法）产生一个代替过程变量y(t) 的动态信号yc(t)来作为反馈信号。

    5、对控制器产生一个e(t) 信号，使控制器预判控制作用没有大的滞后，这样控制器总是能够产生一个合适的控制信号。

    6、通过三点采样（物料温度点、温控系统出口温度、温控系统进口温度）树算法和一般抗滞后串级算法相结合。

    三、TCU温控系统特性

    1、TCU温控系统wan全密封

    高温低温下膨胀罐的温度始终保持在常温60，延长了导热介质的寿命。使用相同的介质，如果不需要更换介质且不需要加压，则可以执行连续温度控制。

    2、TCU温控系统可高温下气温下降

    在超高温300下直接使用压缩机冷却，高温放热时压缩机张时间，达到调节温度和消除多余热量的效果。

    3、TCU温控系统有加热保护

    温度超过保护的值时，保护器会自动切断电源。如果保护器故障，独立控制系统也会发挥其作用，等于三重保护，对过高温有保护作用。

    4、TCU温控系统有自动安全报警系统

    断电保护：断电后，自动重置控制器，将各种设置参数和操作状态参数保持在原来断电前的设置。内外温差保护；超压保护。

四、TCU温控系统优点：

1、用户可以在一个较宽的温度范围得到一个密闭的、可重复的温度控制，可实现-120度～300度控温；

2、避免了传统设备设施的更换及夹套维护的需求;较小的流体体积也保证了控制回路快速的反应并且热反应延迟很小；

3、内置电加热导热油辅助系统，可根据需求自动开启辅助加热系统，降低蒸汽使用压力；

4、可以通过快速运行配比各热量需求，达到节约能源目的；

5、通过快速运算控制整个反应过程温度，对于整个反应过程中出现放热和吸热反应进行快速响应控制；

6、预留有标准化接口，可根据实际需求增加冷热源换热模块；

7、可选择控制反应过程温度和单流体温度，同时反应过程温度与导热单流体温度之间的温差是可设定可控制的；

8、可进行配方管理与生产过程记录；

 随着市场需求和市场需求，TCU温控系统实现全自动操作，温度控制热控制，控制精度可达±1。稳定的控制方法PLD调节，具有高压和低压保护功能。
